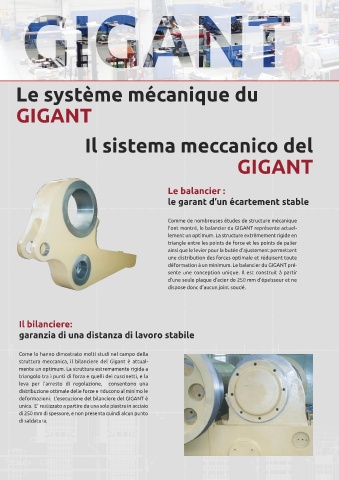

Le système mécanique du
GIGANT Précontrainte et ajustement
La précontrainte hydraulique jusqu'à 160 t (80 t par balancier)
est conçue de manière à éviter que les forces d’écartement
Il sistema meccanico del n’agrandissent l’écartement des cylindres pendant le broyage.
Le système hydraulique prévu à cet effet est complètement
installé et le groupe hydraulique directement couplé à la
GIGANT machine. Les deux éléments de levage à broche permettent
un ajustement précis de l’écartement et peuvent être directe-
ment commandés depuis le pupitre. Un capteur de position
installé sur le vérin hydraulique enregistre avec précision la
Le balancier : distance parcourue. Le GIGANT se distingue naturellement
le garant d’un écartement stable par sa bonne accessibilité, sa protection efficace contre les
saletés et sa maintenance simple.
Comme de nombreuses études de structure mécanique
l’ont montré, le balancier du GIGANT représente actuel-
lement un optimum. La structure extrêmement rigide en
triangle entre les points de force et les points de palier
ainsi que le levier pour la butée d’ajustement permettent
une distribution des forces optimale et réduisent toute
déformation à un minimum. Le balancier du GIGANT pré- Pretensionamento
sente une conception unique. Il est construit à partir
d’une seule plaque d’acier de 250 mm d’épaisseur et ne e regolazione
dispose donc d’aucun joint soudé.
Il pretensionamento idraulico fino a 160 tonnellate (80 t
per bilanciere) è stato progettato per prevenire l’au-
mento della distanza tra i cilindri durante la fase di lami-
nazione.
Il bilanciere: L’apposito sistema idraulico è completamente installato
garanzia di una distanza di lavoro stabile ed il gruppo idraulico accoppiato alla macchina. I due dis-
positivi di sollevamento a martinetto consentono una
regolazione precisa della distanza tra i cilindri e sono con-
Come lo hanno dimostrato molti studi nel campo della trollabili dal pulpito. Un rilevatore di posizione, instal-
struttura meccanica, il bilanciere del Gigant è attual- lato sul pistone idraulico misura con precisione la
mente un optimum. La struttura estremamente rigida a distanza percorsa. Il GIGANT si distingue per buona
triangolo tra i punti di forza e quelli dei cuscinetti, e la accessibilità, ottima protezione contro la sporcizia e
leva per l’arresto di regolazione, consentono una semplicità di manutenzione.
distribuzione ottimale delle forze e riducono al minimo le
deformazioni. L’esecuzione del bilanciere del GIGANT è
unica. E’ realizzato a partire da una sola piastra in acciaio
di 250 mm di spessore, e non presenta quindi alcun punto
di saldatura.
