UNSERE ALTERNATIVEN. Fernerhin bieten wir verschiedenes Zubehör: We also offer various accessories, such as:
• Staubschutzabdeckung • dust-proof cover
• Interne Led-Beleuchtung • internal LED lighting system
Die vielfältigen Möglichkeiten einer Lösung • Automatische Feuchtigkeitskontrolle • automatic humidity control system
sind die Grundlage für die Wahl eines Quali- • Laser-Messgerät des Ton-Füllstands auf der Grundplatte • clay level laser meter on the base plate
tätsprodukts. Die verschiedenen Ansprüche • Metallbau-Tragkonstruktion • metal carpentry support structure
der Kunden werden von Rieter Morando stets • Elektrischer Schaltschrank • electrical control panel.
berücksichtigt. Aus diesem Grund schlagen wir
drei Lösungen für die Gewinnung von verfei-
nertem Material vor..
Gewinnung des Materials durch:
• Sammelteller
• Sammelband
• zwei Sammelbänder

OUR ALTERNATIVES.

The multiplicity of possible solutions is at the
base of the choice for a quality product.
Rieter Morando takes due account of the
various needs of its Customers. This is why,
with regard to the extraction of refined mate-
rial, we offer three solutions.

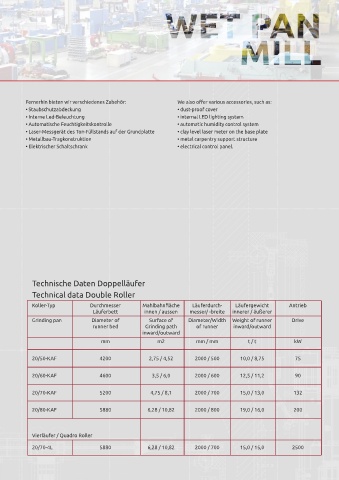

Technische Daten Doppelläufer
Material extraction by: Technical data Double Roller
• collector plate Koller-Typ Durchmesser Mahlbahnfläche Läuferdurch- Läufergewicht Antrieb
• one collector belt Läuferbett innen / aussen messer/ -breite innerer / äußerer
• two collector belts
Grinding pan Diameter of Surface of Diameter/Width Weight of runner Drive
runner bed Grinding path of runner inward/outward
inward/outward
mm m2 mm / mm t / t kW

20/50-KAF 4200 2,75 / 4,52 2000 / 500 10,0 / 8,75 75

20/60-KAF 4600 3,5 / 6,0 2000 / 600 12,5 / 11,2 90

20/70-KAF 5200 4,75 / 8,1 2000 / 700 15,0 / 13,0 132

20/80-KAF 5880 6,28 / 10,82 2000 / 800 19,0 / 16,0 200

Vierläufer / Quadro Roller
20/70-4L 5880 6,28 / 10,82 2000 / 700 15,0 / 15,0 2500
