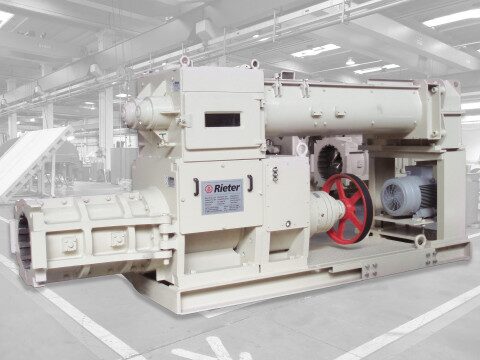

SP Estrusore Variat

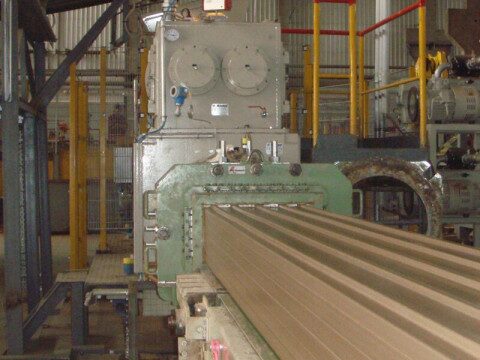

Il loro utilizzo principale è per i prodotti quali gallette per tegole stampate, tegole estruse e mattonifaccia a vista.

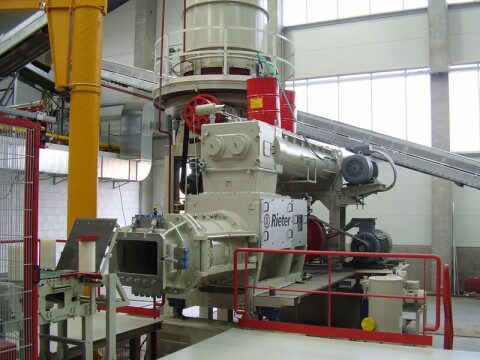

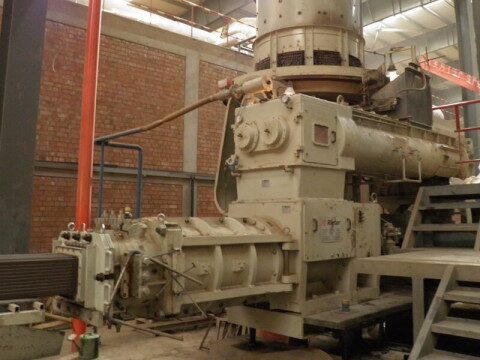

L’unità di estrusione è composta da alimentatore ed estrusore separati con sistemi di azionamento indipendenti.

L’estrusore è dotato di un compatto riduttore di tipo epicicloidale, l’alimentatore dispone invece di una scatola ingranaggi ad assi paralleli.

L’ingresso del materiale in camera del vuoto è realizzato con un dispositivo a coltelli rastrematori per garantire livelli ottimali del grado di evacuazione dell’aria.

Per coprire le esigenze di oggi, estrusore ed alimentatore sono progettati per una facile manutenzione e la sostituzione rapida dei componenti di usura.

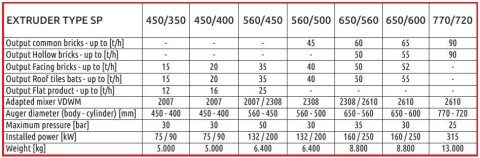

ESTRUSORE

• Elica tripartita, saldata, con elica di punta regolabile;
• Riduttore epicicloidale SEW con sistema di lubrificazione ad olio;
• Accoppiamento tra il riduttore epicicloidale e l’albero eliche per mezzo di ruote dentate;
• Aspi penetranti profondamente nell’elica complete di trattamento anti-usura;
• Accoppiamento dentato tra albero eliche e albero aspi;
• Fissaggio delle lamiera d’usura del tubo elica sul corpo dell’estrusore senza bulloni passanti;
• Ampie porte nella zona degli aspi;
• Trasduttore di pressione piezoresistente per la lettura della pressione e della temperatura – campo di misura 0 – 40 bar;
• Supporto motore montato sul telaio di base.

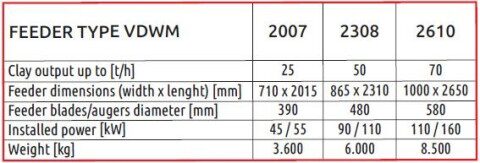

ALIMENTATORE

• Riduttore SEW EURODRIVE ad assi paralleli;
• Camera del vuoto con 3 porte per la manutenzione;
• Conca di miscelazione con rivestimenti in lamiera intercambiabili;
• Coltelli rastrematori con segmenti dentati regolabili;
• Alberi completi di trattamento anti-usura ; cuscinetto anteriore (assiale e radiale) nella camera del vuoto, cuscinetto posteriore (radiale) nella conca di miscelazione;
• Pale ed eliche fissate per mezzo di viti, ad alta resistenza all’usura;
• Collegamento albero pale con trasmissione per mezzo di accoppiamento a ingranaggio dentato;
• Sistema di bagnatura a doccia con tubazione, completo di elettrovalvola
