SP Etireuse Variat

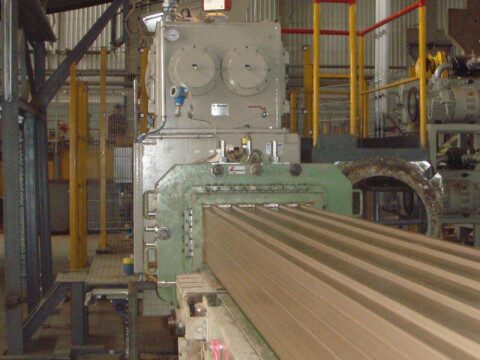

Elles sont principalement utilisées pour l’extrusion de produits plats (galettes de tuiles, carreaux de sol), briques de parement et blocs pour murs porteurs.

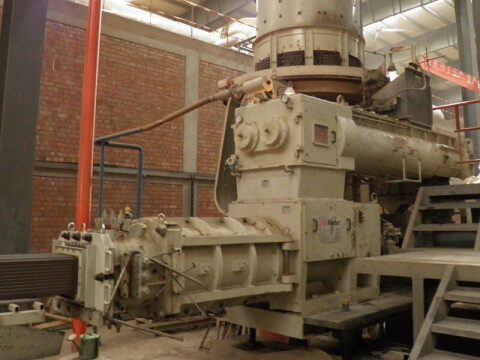

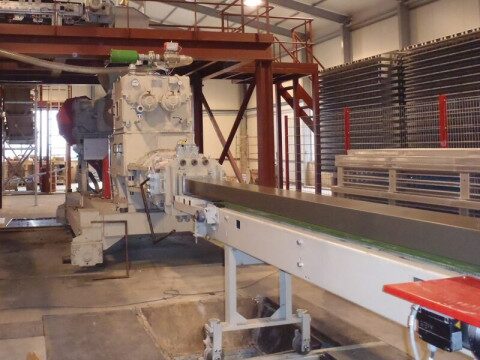

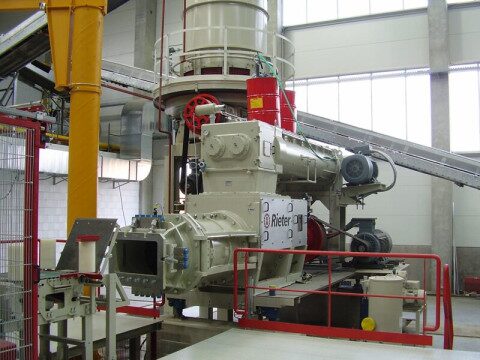

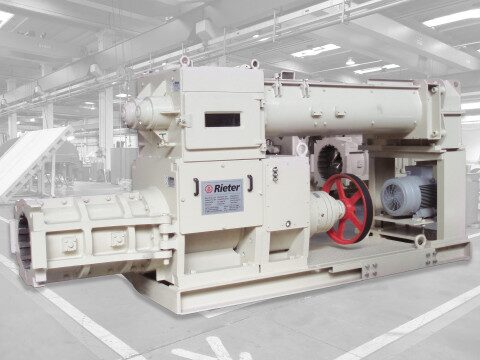

Le groupe d’étirage se compose de malaxeur à vide et mouleuse séparés, chacun avec son propre système de commande. La mouleuse est équipée de réducteur planétaire, le malaxeur à vide de réducteur à axes parallèles. L’introduction de la matière première dans la chambre à vide est guidée par des couteaux déchiqueteurs et des segments dentés pour assurer une évacuation de l’air optimale. La conception du malaxeur à vide et de la mouleuse permet un entretien facile et un remplacement des pièces d’usure très rapide.

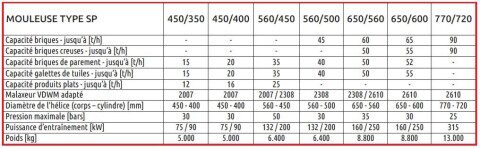

MOULEUSE

• Conception de l’hélice tripartite, soudée, avec hélice de tête réglable;
• Réducteur planétaire SEW avec système de lubrification à huile intégré;
• Accouplement denté entre réducteur planétaire et arbre hélice;
• Piocheurs pénétrant profondément dans l’hélice avec renforcement anti-usure;
• Accouplement arbre hélice et arbre piocheurs par roues dentées;
• Fixation des tôles d’usure dans le cylindre et le corps de la mouleuse sans écrous de passage;
• Grandes portes dans la zone des piocheurs;
• Transducteur de pression piézorésistif pour la lecture de la pression et de la température – plage de mesure 0 – 40 bar;
• Support moteur monté sur le châssis de base.

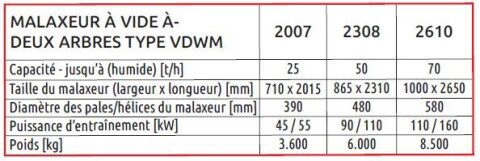

MALAXEUR A VIDE

• Réducteur SEW EURODRIVE à axes parallèles;
• Chambre à vide avec 3 portes pour la maintenance;
• Chambre de mélange avec revêtements en tôle interchangeables;
• Couteaux déchiqueteurs avec segments dentés réglables;
• Arbres complets de renforcement anti-usure ; roulement antérieur (axial et radial) dans la chambre de mélange, roulement postérieur (radial) dans la cuve de mélange;
• Pales et hélices fixées par vis, à haute résistance à l’usure;
• connexion arbres porte pales avec transmission au moyen d’accouplement à engrenage denté;
• Système d’irrigation avec tuyauterie et pomme de douche, complet d’électrovanne.
