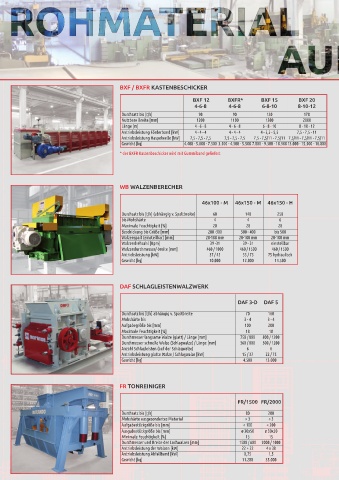

BXF / BXFR KASTENBESCHICKER LSP STEINAUSSONDERUNGSWALZWERK

BXF 12 BXFR* BXF 15 BXF 20 LSP 6/12
4-6-8 4-6-8 6-8-10 8-10-12
Durchsatz bis [t/h] 90 90 120 170 Durchsatz [t/h] (Spaltbreite bei 20mm) 220
Nutzbare Breite [mm] 1200 1100 1500 2000 Mohshärte (zu verarbeitendes Material ) < 4
Länge [m] 4 - 6 - 8 4 - 6 - 8 6 - 8 - 10 8 - 10 - 12 Aufgabestückgröße [mm] 60 - 150
Antriebsleistung Förderband [kW] 4 - 4 - 4 4 - 4 - 4 4 - 5,5 - 5,5 7,5 - 7,5 - 11 Austragsstückgröße [mm] 10 - 35
Antriebsleistung Haspelwelle [kW] 7,5 - 7,5 - 7,5 7,5 - 7,5 - 7,5 7,5 - 7,5/11 - 7,5/11 7,5/11 - 7,5 /11 - 7,5/11 Größe ausgesonderter Steine (abhänging vom Spalt) [mm] 15 - 60
Gewicht [kg] 4.400 - 5.800 - 7.500 3.500 - 4.500 - 5.500 7.800 - 9.300 - 10.900 13.000 - 15.500 - 18.000 Maximale Feuchte [%] 25
Walzendurchmesser / -breite [mm] 600 / 1200
* der BXFR Kastenbeschicker wird mit Gummiband geliefert Antriebsleistung [kW] 45 + 37
Gewicht [kg] 11.000

WB WALZENBERECHER VSP STEINAUSSONDERUNGSSIEB

46x100 - M 46x150 - M 46x150 - H VSP 13
Durchsatz bis [t/h] (abhängig v. Spaltbreite) 60 140 250 Durchsatz bis [t/h] 95
bis Mohshärte 4 4 6 Maximale Mohshärte ( des Durchgangsmaterials ) 2 - 3
Maximale Feuchtigkeit [%] 20 20 20 Maximale Aufgabestückgröße [mm] 400
Beschickung bis Größe [mm] 200 -300 300 - 400 bis 500 Körnung / Größe ausgesonderter Steine [mm] > 80
Walzenspalt (einstellbar) [mm] 20-100 mm 20-100 mm 20-100 mm Maximale Feuchtigkeit [%] 20
Walzendrehzahl [Upm] 39 -31 39 - 31 einstellbar Siebtrogbreite [mm] 1300
Walzendurchmesser/-breite [mm] 460 / 1000 460 / 1500 460 / 1500 Anzahl Sieb- Aussonderungswellen und Antriebsleistung [Stk]/[kW] 7 / 2,2 x 7
Antriebsleistung [kW] 37 / 45 55 / 75 75 hydraulisch Ö nungshub der Haspel und Antriebsleistung [mm]/[kW] 450 / 7.5
Gewicht [kg] 10.000 12.000 14.500 Gewicht [kg] 6.000

DAF SCHLAGLEISTENWALZWERK KAF KOLLERGANG

DAF 3-D DAF 5 KAF 20/60 KAF 20/70 KAF 20/80 KAF 20/70-4L
Durchsatz bis [t/h] abhängig v. Spaltbreite 70 160 Durchsatz bis [t/h] bei 19-20% Feuchte 50 70 90 130
Mohshärte bis 3 - 4 3 - 4 (Lochgröße 40 x 15 mm)
Aufgabegröße bis [mm] 100 200 Bottichdurchmesser [mm] 4600 5200 5880 5880
Maximale Feuchtigkeit [%] 18 18 Durchmesser Läuferbett [mm] 3900 4500 5200 5000
2
Durchmesser langsame Walze (glatt) / Länge [mm] 750 / 800 800 / 1200 Grund äche Mahlbahn [m ] 10 13,5 18 18
Durchmesser schnelle Walze (Schlagwalze) / Länge [mm] 360 / 800 500 / 1200 Durchmesser / Breite Läufer [mm] 2000 / 600 2000 / 700 2000 / 800 2000 / 700
Anzahl Schlagleisten (auf der Schlagwalze) 6 6 Dicke der Läuferringe [mm] 180 180 180 180
Antriebsleistung glatte Walze / Schlagwalze [kW] 15 / 37 22 / 75 Gewicht innerer/ äußerer Läufer [t] 12,5 / 11,2 15 / 13 19 / 16 2x15 / 2x15
Gewicht [kg] 4.500 13.000 Antriebsleistung [kW] 90 132 200 250
Gewicht [kg] 56.000 68.000 85.000 105.000

FR TONREINIGER GENIUS VORWALZWERK

FR/1500 FR/2000 650 800 1000 1200

Durchsatz bis [t/h] 80 200 Durchsatz bis [t/h] ( Spalt 2,5 mm. ) 80 150 190 230
Mohshärte ausgesondertes Material > 3 > 3 Durchsatz bis [t/h] ( Spalt 1,0 mm. ) 40 60 76 92
Aufgabestückgröße bis [mm] < 100 < 200 Walzendurchmesser / -breite [mm] 900 / 650 1000 / 800 1000 / 1000 1000 / 1200
Ausgabestückgröße bis [mm] ø 30x50 ø 30x50 Härte ±30 [HV] 500 500 500 500
Minimale Feuchtigkeit [%] 15 15 Dicke der Walzenmäntel [mm] 83 135 / 107,5 136 / 107,5 137 / 107,5
Durchmesser und Breite der Lochwalzen [mm] 1500 / 600 2000 / 1000 Maximale Umfangsgeschwindingkeit [m/s] 15 20 20 20
Antriebsleistung der Walzen [kW] 22 + 22 4 x 30 Antriebsleistung langsame Walze [kW] 22 55 / 75 75 / 90 90 / 110
Antriebsleistung Abfallband [kW] 0,75 1,5 Antriebsleistung schnelle Walze [kW] 55 75 / 90 90 / 110 110 / 132
Gewicht [kg] 11.200 35.000 Nettogewicht [kg] 9.400 19.000 20.500 20.000
