P. 7

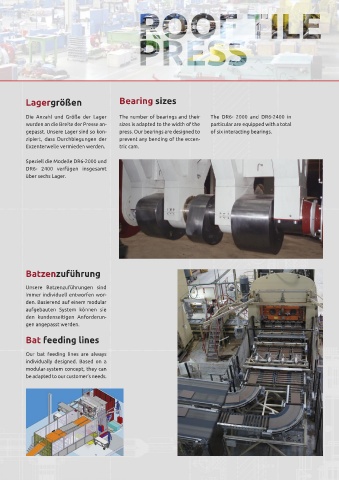

Lagergrößen Bearing sizes
Die Anzahl und Größe der Lager The number of bearings and their The DR6- 2000 and DR6-2400 in
wurden an die Breite der Presse an- sizes is adapted to the width of the particular are equipped with a total
gepasst. Unsere Lager sind so kon- press. Our bearings are designed to of six interacting bearings.
zipiert, dass Durchbiegungen der prevent any bending of the eccen-
Pressing force Exzenterwelle vermieden werden. tric cam.
Presskraft For presses with a drum width > 1600 mm, the Morando-Rieter Speziell die Modelle DR6-2000 und
engineers managed to generate a pressing force higher than DR6- 2400 verfügen insgesamt
Bei den Pressen mit einer Trommelbreite > 1600 mm ist es den 300 tons for the DR6-1600 and 400 tons for the DR6-2000 and über sechs Lager.
Ingenieuren von Morando-Rieter gelungen, eine Presskraft the DR6-2400. Morando-Rieter engineers showed that it is
höher als 300 t (DR6-1600) und 400 t (DR6- 2000 und DR6-2400) possible to surpass the historical limit of 280 tons.
zu ermöglichen, und sie haben damit bewiesen, dass die für lange
Zeit gültige Grenze von 280 t doch noch zu überschreiten war. With such pressing forces we can define new dimensions for
pressing high quality roof tiles.
Mit solchen Presskräften können wir neue Dimensionen für die
Verpressung von qualitativ hochwertigen Dachziegeln festle- Neither the size of tiles nor the pressing stiffness of the bats or
gen. the number of moulds presents any limit for the DR6 series.
Weder die Dachziegelgröße noch die Presssteifigkeit des Bat-
zens oder die Anzahl der Pressformen setzen Grenzen für die
DR6-Baureihe.
Batzenzuführung
Unsere Batzenzuführungen sind
Exzenterkurve immer individuell entworfen wor-
den. Basierend auf einem modular
Die Exzenterkurve ist das Ergebnis aufgebauten System können sie
ständiger Entwicklungs-und Opti- den kundenseitigen Anforderun-
mierungsprozesse. Damit sie opti- gen angepasst werden.
mal an die Form von Tondach-
ziegeln angepasst werden können, Bat feeding lines
werden nichtlineare Kurven umge-
setzt. Zusätzlich kann die gesamte Our bat feeding lines are always
Presskraft über mehr als 60 % des individually designed. Based on a
Gesamthubs aufgebracht werden. The eccentric curve modular-system concept, they can
be adapted to our customer’s needs.
Für Pressen mit einer Trommel- The eccentric curve is the result of continuous development and
breite bis 1.600 mm werden Mono- optimization. The curves are not linear to allow for perfect
block-Exzenter verwendet. adaption to the shaping of clay roof tiles. In addition, the total
Bei höheren Trommelbreiten wer- pressing force can be applied for more than 60 % of the total
den die Exzenter einzeln auf die stroke.
Welle aufgezogen und durch eine
komplett neuartige Kombination- At presses with drum widths up to 1.600 mm monobloc eccen-
von Gleit- und Rollenlager getragen. trics are used, at higher drum widths the eccentrics are separa-
tely mounted onto the shaft and supported by a completely new
combination of slide bearings and roller bearings.
