P. 3

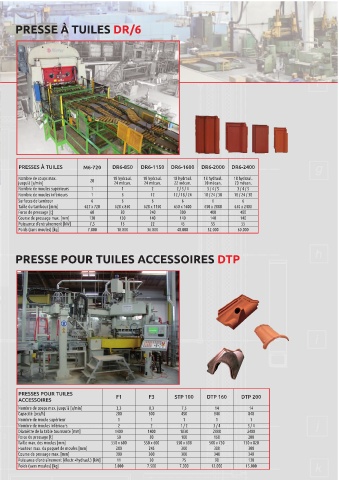

GROUPE D’ÉTIRAGE À VIDE TYPE MUN-S PRESSE À TUILES DR/6
GROUPE D’ÉTIRAGE À VIDE
TYPE MUN S 500/400 500 620/550 620 730 770 PRESSES À TUILES M6-720 DR6-850 DR6-1150 DR6-1600 DR6-2000 DR6-2400
Capacité briques normales - jusqu’à [t/h] 30 45 55 70 100 120 Nombre de coups max. 20 18 hydraul. 18 hydraul. 18 hydraul. 18 hydraul. 18 hydraul.
Capacité briques creuses - jusqu’à [t/h] 30 45 55 70 100 120 jusqu’à [s/min] 24 mécan. 24 mécan. 22 mécan. 20 mécan. 20 mécan.
Capacité briques de parement - jusqu’à [t/h] 25 35 45 55 - - Nombre de moules supérieurs 1 1 2 2 / 3 / 4 3 / 4 / 5 3 / 4 / 5
Capacité galettes de tuiles - jusqu’à [t/h] 20 25 35 - - - Nombre de moules inférieurs 1 6 12 12 / 18 / 24 18 / 24 / 30 18 / 24 / 30
Diamètre de l’hélice [mm] 500 / 400 500 620 / 550 620 730 770 Surfaces de tambour 6 6 6 6 6 6
Taille du malaxeur (largeur x longueur) [mm] 800 x 1980 800 x 1980 1020 x 2415 1020 x 2415 1190 x 3165 1300 x 3220 Taille du tambour [mm] 627 x 720 620 x 850 620 x 1150 650 x 1600 650 x 2000 650 x 2400
Diamètre des pales/hélices du malaxeur [mm] 450 450 550 550 620 730 Force de pressage [t] 60 80 240 300 400 400
Pression maximale [bars] 30 30 30 30 30 30 Course de pressage max. [mm] 130 130 140 140 140 140
Puissance d’entraînement du malaxeur [kW] 45 45 90 90 132 160 Puissance d’entraînement [kW] 7,5 15 22 45 55 55
Puissance d’entraînement de la mouleuse [kW] 110 132 200 200 355 500 Poids (sans moules) [kg] 7.000 18.000 36.000 40.000 52.000 60.000
Poids [kg] 16.500 17.500 22.000 22.000 27.000 38.000
GROUPE D’ÉTIRAGE À VIDE TYPE VARIAT PRESSE POUR TUILES ACCESSOIRES DTP
MALAXEUR À VIDE À- 2007 2308 2610
DEUX ARBRES TYPE VDWM
Capacité - jusqu’à (humide) [t/h] 25 50 70
Taille du malaxeur (largeur x longueur) [mm] 710 x 2015 865 x 2310 1000 x 2650
Diamètre des pales/hélices du malaxeur [mm] 390 480 580
Puissance d’entraînement [kW] 45 / 55 90 / 110 110 / 160
Poids [kg] 3.600 6.000 8.500
PRESSES POUR TUILES
MOULEUSE TYPE SP 450/350 450/400 560/450 560/500 650/560 650/600 770/720 ACCESSOIRES F1 F3 STP 100 DTP 160 DTP 200
Nombre de coups max. jusqu’à [s/min] 3,3 8,3 7,5 14 14
Capacité briques - jusqu’à [t/h] - - - 45 60 65 90
Capacité briques creuses - jusqu’à [t/h] - - - - 50 55 90 Capacité [pcs/h] 200 500 450 840 840
Capacité briques de parement - jusqu’à [t/h] 15 20 35 40 50 52 - Nombre de moule supérieur 1 1 1 1 1
3 / 4
3 / 4
2
2
1 / 2
Capacité galettes de tuiles - jusqu’à [t/h] 15 20 35 40 50 55 - Nombre de moules inférieurs 1400 1400 1830 2000 2400
Diamètre de la table tournante [mm]
Capacité produits plats - jusqu’à [t/h] 12 16 25 - - - - Force de pressage [t] 50 80 100 160 200
Malaxeur VDWM adapté 2007 2007 2007 / 2308 2308 2308 / 2610 2610 2610 Taille max. des moules [mm] 550 x 600 550 x 600 550 x 600 500 x 730 750 x 820
Diamètre de l’hélice (corps – cylindre) [mm] 450 - 400 450 - 400 560 - 450 560 - 500 650 - 560 650 - 600 770 - 720 Hauteur max. du paquet de moules [mm] 280 245 300 300 300
Pression maximale [bars] 30 30 50 30 35 30 25 Course de pressage max. [mm] 300 300 300 340 340
Puissance d’entraînement [kW] 75 / 90 75 / 90 132 / 200 132 / 200 160 / 250 160 / 250 315 Puissance d’entraînement (électr.+hydraul.) [kW] 11 30 75 90 130
Poids [kg] 5.000 5.000 6.400 6.400 8.800 8.800 13.000
Poids (sans moules) [kg] 5.000 7.500 7.000 12.000 15.000
